El mercado de la digitalización 3D está en constante evolución, Revopoint es una marca bien conocida por nuestros lectores que se caracteriza por democratizar el acceso a estos dispositivos.
Revopoint, por si no os es conocida, es una empresa creada en 2014 centrada en la construcción de escáneres 3D accesibles y de calidad que cuentan con varios modelos de referencia en el mundo 3D.
Dentro de su gama de escáneres 3D cuenta con las series POP, RANGE, MINI, MIRACO, METROX y este nuevo INSPIRE 2. Su gama de modelos permiten cubrir prácticamente cualquier necesidad de escaneo 3D como impresión 3D, ingeniería inversa, salud, arte y diseño, etc
Este INSPIRE 2 es un escáner diseñado pensando especialmente en la comunidad maker que necesitan un rendimiento potente sin la barrera de precio que ofrecen otros equipos y soluciones más profesionales. Un escáner dos en uno al utilizar láser/luz estructurada y una portabilidad extrema, el INSPIRE 2 busca convertirse en una herramienta esencial e imprescindible para ingeniería inversa, impresión 3D y la creación de diseños digitales.
En este análisis te contamos cómo rinde este escáner, sus características, puntos fuertes, limitaciones, y sobre todo, qué puedes hacer realmente con él.
Como siempre antes de seguir con el artículo, recordarte que puedes unirte a 3DWork en nuestro canal de Telegram lleno de trastornados por la impresión 3D, o en nuestras redes sociales Instagram, YouTube, TikTok, Twitter y Facebook.
Desde Revopoint nos han facilitado este INSPIRE 2 que gracias a su escaneo dual nos va a permitir combinar lo mejor de dos mundos para adaptarse a prácticamente cualquier objeto.
Comenzaremos compartiendo el sensacional video de introducción de la propia Revopoint.
El INSPIRE 2 es notablemente compacto y ligero, pesando tan solo 190 gramos, lo que lo hace muy versátil para su uso en cualquier lugar. Su panel frontal está fabricado con una aleación de aluminio de grado aeroespacial para ofrecer resistencia a los impactos y durabilidad.
El cuerpo del escáner incluye el puerto USB Tipo-C, un indicador de encendido y un indicador de conexión. En la parte frontal se encuentran las dos cámaras de profundidad, el proyector, la cámara RGB y varios LEDs de relleno (infrarrojo y flash blanco).
El paquete estándar viene bien equipado para el maker que empieza, incluyendo un trípode, una mini plataforma giratoria, marcadores, un cable USB Tipo C a Tipo C, y una placa de calibración fotolitográfica de alta calidad.

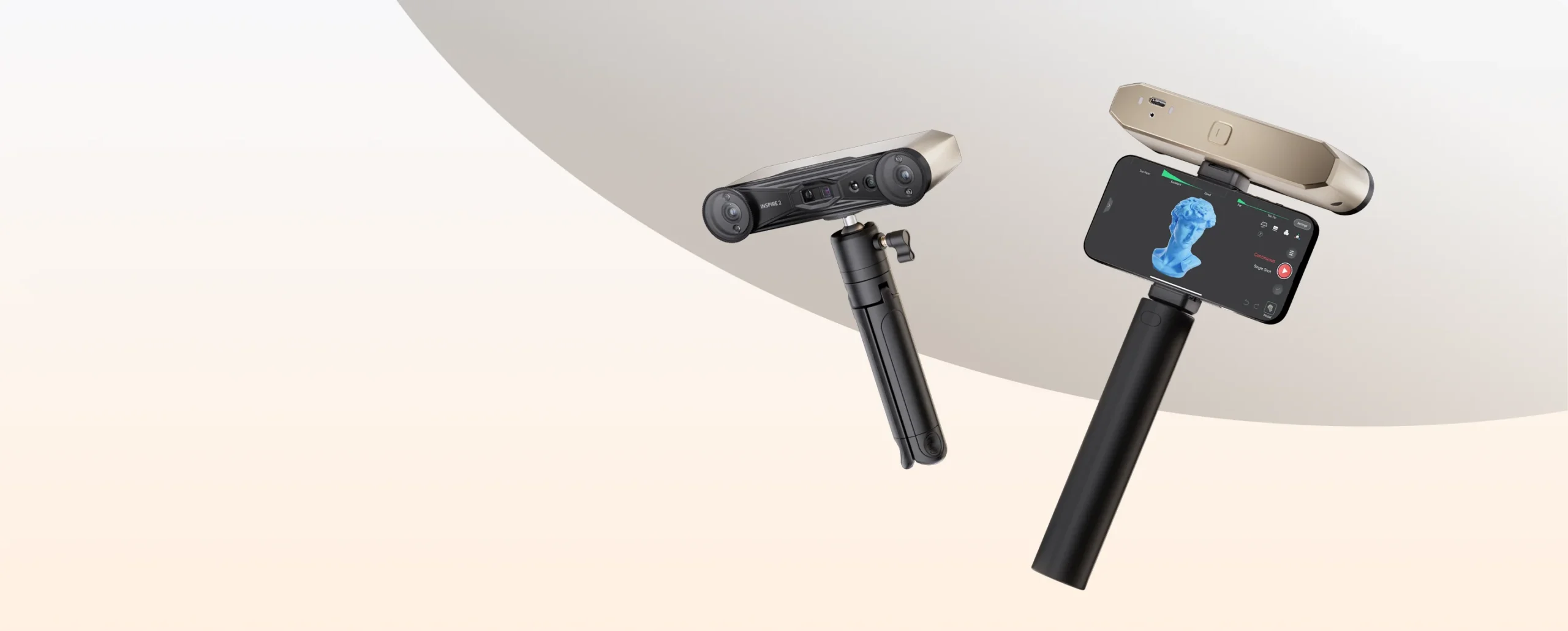

Para el escaneo móvil, la Edición Premium o el kit móvil ofrece accesorios esenciales como el soporte para teléfono, el asa que funciona como power bank (4000mAh) y un cable móvil 2 en 1. Además, incluye Filtros para Exteriores (ND filters) que son cruciales para aprovechar su capacidad de escaneo a la luz del día (hasta 20.000 lux).
A continuación tenéis las características técnicas de este Revopoint INSPIRE 2:
INSPIRE 2 | INSPIRE | |
| Scanning Type | Handheld and Desktop | |
| Technology | Dual-camera Infrared Structured Light and Infrared Multi-line Laser | Dual-camera Infrared Structured Light |
| Scannable Object Size | Small to Medium | |
| Single-frame Precision/Accuracy, up to (1) | 0.03 mm / 0.05 mm | 0.2 mm accuracy |
| Volumetric Accuracy | 0.05 mm + 0.1 mm × L (m) , L is the length of the object. (Note: Using marker tracking mode) | |
| Fused Point Distance, up to | 0.1 mm | 0.1 mm |
| Working Distance Indoor/Outdoor | 200 ~ 400 mm / 150 ~ 250 mm | 250 ~ 500 mm indoor |
| Single Capture Area at Nearest/Furthest Distance (Indoor) | 130 × 129 mm at 200 mm / 293 × 257 mm at 400 mm | 162 x 111 mm at 250 mm / 308 x 225 mm at 500 mm |
| Angular Field of View (H × V) | 43 × 35° | |
| Minimum / Maximum Scan Volume | 20 × 20 × 20 mm / 2 × 2 × 2 m | 50 x 50 x 50 mm minimum |
| Scanning Speed, up to | Full-field Structured Light Scan: 18 fps Multi-line Laser Scan: 90 fps (GPU), 40 fps (CPU) | 14-18 fps |
| RGB Camera Resolution | 1280 × 800 | |
| Color Scanning | Yes | Yes |
| Tracking Methods | Feature, Marker, Global Marker | Feature, Marker, Global Marker |
| Outdoor Scanning (2) | Yes | Yes |
| 3D Light Source (3) | Class 1 Infrared Light | Class 1 Infrared Light |
| Fill Lights (4) | 4 Infrared LEDs | 2 Infrared LEDs |
| White Flash LEDs (4) | 1 White Flash LEDs | 1 White Flash LEDs |
| Built in Chip Computing | Depth Map Computing | |
| Buttons | 1 | 1 |
| Minimum PC Requirements | macOS CPU: M1 Pro/Max/Ultra RAM ≥ 16GB Windows CPU: Intel i7 13th Gen or AMD Ryzen 7 5800 RAM ≥ 16GB GPU : NVIDIA GeForce RTX 3060 (8GB) Note: ① If you’re unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz. ② Only in Laser Line Scanning modes, a dedicated graphics card is required for acceleration. AMD and MAC GPUs do not currently support acceleration. | macOS CPU: M1 Pro or better; RAM ≥ 8GB Windows CPU: Intel i7 12th Gen or better; RAM ≥ 16GB |
| Recommended PC Requirements | macOS CPU: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra RAM ≥ 24GB Windows CPU: Intel i9 12th Gen or better RAM ≥ 64GB GPU: NVIDIA RTX 4060 (8 GB) or better | macOS CPU: M3 or better; RAM ≥ 8GB Windows CPU: Intel i9 11th Gen or better; RAM ≥ 32GB |
| Mobile Requirements | ① Android System Version: 9.0 or better; RAM ≥ 8 GB; Storage ≥ 128 GB ② iPhone Models after iPhone X; System Version: iOS 14.0 or better; RAM > 4 GB; Storage ≥ 64 GB ③ iPad 10th Gen iPad or later Note: Multi-line scanning mode does not support standalone mobile phone operation. It requires the scanner to connect to a PC via WiFi to work, with the screen being cast to the mobile phone in real-time. Full-field scanning mode can be used independently with a mobile phone. | |
| Compatible Operating Systems | Windows 10/11, Android, iOS, macOS 11.0(coming soon) or better | Windows 10/11, Android, iOS, macOS 11.0 or better |
| Output File Formats | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Bluetooth | 4.1 | |
| Connector Type | USB Type-C | USB Type-C |
| Scanner Weight | 190 g | 140 g |
| Dimensions (L × W × H) | 53 × 27 × 132 mm | 132 x 45 x 27 mm |
| Special Object Scanning (4) | Using scanning spray is recommended when scanning transparent, specular surfaces | Use scanning spray for transparent, dark, or highly reflective objects. |
| Supported Accessories | Large Turntable, Dual-axis Turntable, Power Bank, Mobile Kit |
El punto fuerte del INSPIRE 2 para los makers radica en su versatilidad del doble modo. Esta dualidad permite seleccionar la tecnología ideal según el objeto a digitalizar. Contamos con:
El INSPIRE 2 logra una precisión de cuadro único de hasta 0.03 mm. Este nivel de detalle es fundamental para tareas de ingeniería inversa.
Para objetos de geometría mixta o intrincada, la función de zoom óptico (1.5x y 2x) permite concentrar la luz estructurada para enfocar áreas detalladas sin sacrificar precisión general.
Contamos con tres modo de seguimiento a la hora de escanear nuestros objetos… Feature, Marker y Global Marker... algo que nos va a facilitar el escaneo dependiendo del tipo de objeto.
Además, el uso de las luces estructurales funciona en los tres modos y para el modo Marker y Global Marker podemos utilizar luz láser para mejorar las capturas.
Otra función muy interesante es la posibilidad de escaneo de colores de nuestras piezas como objetos reales, obras de arte o prototipos… para ello el INSPIRE 2 cuenta con una cámara RGB avanzada que nos va a ayudar en estas tareas.
Como siempre Revopoint incluye en su kit todo lo necesario para la puesta en marcha y uso del escáner 3D, todo en una caja donde todos los componentes vienen bien protegidos. Siguiendo con la tradición tardaremos menos de 10 minutos en tener todo listo para comenzar a escanear objetos.
En nuestro caso pudimos acceder al kit Premium Edition que básicamente incluye el Mobile Kit, un añadido para el trípode que incorpora una batería para alimentar el escáner, un sopote para el teléfono y cable de conexión… más que aconsejable si vamos a trabajar fuera o queremos capturar de foma manual.
Los primeros pasos son muy sencillos donde básicamente colocaremos el escáner en el tripode y conectaremos el cable de datos/alimentación al escáner y a nuestro ordenador… en el caso que usemos otro método pues solamente alimentaremos el escáner a un cargador USB-C.
En los siguientes esquemas podréis ver una guía rápida de conexión en cada caso:
El software, ya sea el Revo Metro para PC o Revo Scan para móvil, es bastante sencillo e intuitivo e incluye un buen número de herra mientas y opciones para trabajar con nuestro objeto escaneado que nos van a ser muy útiles además de sacar el máximo provecho de nuestro INSPIRE 2.
Una vez realizada la verificación de que nuestro equipo cumple con los requerimientos conectamos el escáner y el software nos detectará este de forma automática.
Ya tenemos listo nuestro INSPIRE 2 para comenzar a escanear!!!… en cualquier caso os dejámos un video de la propia Revopoint con estos primeros pasos:
Ahora desde Revo Metro, o Revo Scan si estas utilizando un dispositivo móvil, comenzarmos el escaneo de algún objeto que queramos procesar.
De todos los proyectos que hemos realizado os vamos a contar un poco sobre algunos de los que pueden ayudaros a ver casos de uso y aspectos a tener en cuenta con este Revopoint INSPIRE 2.
Comenzamos por un objeto sencillo para ver que tal se comportaba nuestro INSPIRE 2, aunque sencillo realizamos el proceso en un entorno no completamente preparado especificamente para el uso del escáner en condiciones óptimas.
El objetivo era comprobar como se comportaba en un entorno normal no preparado y ver el desempeño del escáner y del nuevo software Revo Metro.
Los resultados fueron muy buenos y logramos obtener un objeto de gran precisión dimensional y con un buen detalle. El uso del plato giratorio, incluído en el kit, facilita mucho el proceso.
El siguiente test lo realizamos sobre un objeto muy complejo y adecuamos un poco el entorno ya qu een seta ocasión el objetivo era escanear en color para ver el resultado del objeto con texturas.
El resultado de nuevo fue bueno y suficiente para poder trabajarlo posteriormente en un sotware de procesado 3D para incluirlo, por ejemplo, en un diseño 3D de nuestra habitación de forma realista.
Durante el proceso de test nuestro soporte de nuestro Ring Doorbell sufrió un accidente y decidimos escanear el conjunto y diseñar un nuevo soporte, en este caso con una angulación para mejorar la visión de. cámara.
Realizamos el escaneo en exterior, instalando las lentes que incluye el kit, desde nuestro dispoitivo móvil, a mano y tenemos que decir que el INSPIRE 2 nos ahorró un tiempo importante en tomar medidas y interacciones con diseños prueba/error… nuestro reemplazo para el soporte salió a la primera!!! y quedó impresionantemente bien.
Aunque hemos hecho más proyectos durante estas semanas de test el INSPIRE 2 nos ayudó a rediseñar unos soportes para nuestros CFS para la review que estamos haciendo de la Creality K2 Plus/Pro. El espacio siempre es limitado y no va mal poder disponer de más espacio, aunque no nos gusta colocar nada encima de las impresoras… para poder meter más máquinas!!!
De nuevo, herramientas como el INSPIRE 2 nos han permitido ahorrar muchas horas de diseño y prueba/error… con un par de iteraciones ya pudimos tener nuestro soporte listo y funcionando.
Es importante resaltar de nuevo que el INSPIRE 2 puede funcionar con hardware con unos recursos a día de hoy relativamente normales, pero la post-edición, especialmente la fusión y el mallado de proyectos complejos, exige alta memoria y potencia de procesamiento. Recalcamos esto porque si no contamos con un buen equipo la experiencia de uso no será la mejor y se pueden experimentar problemas de congelación o fallos
Esto también es importante en el uso con dispositivos móviles, aunque el escaneo en modo Luz estructurada se puede realizar directamente con un teléfono/tablet (Android/iOS) conectado por Wi-Fi, el modo Láser Multilínea requiere que el escáner esté conectado a una PC mediante Wi-Fi, utilizando el software Revo Mirror para duplicar la pantalla en el móvil. Esto nos va a permite a los usuarios de PC de escritorio potentes (que no tienen portátil) aprovechar el modo láser de alta precisión mientras manbtenemos la movilidad durante el escaneo.
Aunque en nuestro caso de uso el Revopoint MIRACO es la versión que mejor nos va por su portabilidad y opciones… tenemos que decir que el rendimiento de este INSPIRE 2 nos hace pensar si «jubilarlo».
Tenemos diferentes opciones para hacernos con el Revopoint INSPIRE 2 tanto en su página web como en otras tiendas online:
El Revopoint INSPIRE 2 nos parece una opción extraordinariamente competitiva en el segmento de escáneres 3D por sus características técnicas y precio contenido.
La incorporación de un sistema dual (Láser y Luz estructurada), junto con una precisión de 0.03 mm y la capacidad de escanear en exteriores, lo convierte en una herramienta versátil y potente. Especialmente útil para aquellos «makers» que buscan digitalizar piezas mecánicas, prototipos para impresión 3D o incluso realizar escaneos de cuerpo completo, el INSPIRE 2 ofrece unas características difícil de igualar por su precio.
El paso de escanear un objeto físico, procesarlo en el software gratuito Revo Metro (con funciones de edición y fusión) y exportarlo en formatos estándar como STL, OBJ o 3MF para la impresión 3D, es directo y bastante sencillo al alcance de la mayoría de usuarios. Además, si el flujo de trabajo requiere ingeniería inversa, la compatibilidad con el software Revo Design (basado en QUICKSURFACE Lite) facilita la conversión de mallas a modelos CAD paramétricos que si tenemos conocimientos de edición 3D nos va a abrir un gran abanico de oportunidades.
Las mejoras introducidas sobre la versión INSPIRE anterior son importantes en muchos aspectos, especialmente en precisión y versatilidad tal como ya os comentamos anteriormente, en todo caso a modo resumen:
En resumen, este INSPIRE 2 ofrece una precisión hasta cuatro veces superior y el doble de detalle, además añade el modo láser y la capacidad de escaneo en exteriores.
Si bien el rendimiento óptimo del post-procesamiento exige hardware de PC de gama alta (especialmente 64 GB de RAM), y los problemas de conectividad puntuales en dispositivos móviles pueden frustrar a los nuevos usuarios, una vez que nos hacemos con el escáner (preferiblemente con PC y cable o Wi-Fi), el INSPIRE 2 cumple la promesa de ofrecer resultados de nivel cercanos a profesional a un precio increíble. Es la herramienta ideal para el maker que está listo para invertir en calidad después de haber experimentado con opciones básicas.
