TwoTrees TTS-55 (Review): Grabador láser versátil y de muy fácil manejo

Aunque normalmente nos centramos en la impresión 3D todo buen maker debería de disponer de una grabadora/cortadora láser y quizás una máquina CNC en su «taller».

Al igual que las impresoras 3D las grabadoras/cortadoras láser cada vez son más accesibles, más potentes y fiables. TwoTrees nos ha facilitado su TTS-55 un modelo de entrada que monta una grabadora/cortadora láser de 5.5W de gran precisión, tamaño de corte de 300x300mm además de incluir una interesante conectividad inalámbrica.

image 1

Como siempre antes de seguir con el artículo recordarte que puedes unirte a 3DWork en nuestro canal de Telegram lleno de trastornados por la impresión 3D, o en nuestras redes sociales Facebook, Twitter, Instagram.

TwoTrees TTS-55

Como ya os avanzamos al inicio de esta review la TTS-55 encontramos un kit de grabado láser accesible, con buena construcción y potente dentro de las limitaciones de un láser 5.5W.

Contamos con un chasis en aluminio fácilmente con un sencillo ensamblado los cuales incluyen unas muy útiles serigrafías a modo de regla. Por otro lado gracias a sus dos motores en el eje Y permiten unos movimientos precisos a la hora de mover el cabezal láser algo que mejora la calidad final de nuestros grabados/cortes.

Especificaciones técnicas:

Potencia Láser5.5W (tipo diodo)
Dimensiones570 * 510 mm
Tamaño grabado máximo300 * 300 mm (existe un kit de extensión a 420 * 400 mm)
Velocidad grabado10000 mm/min
Materiales soportados (grabado)acero inoxidable, plástico, madera, cuero, papel esponja, etc…
PantallaNo, pero podemos añadirle una MKS TS35 R
Puertos disponiblesUSB, microSD
ConectividadWi-Fi
Software grabadoLaserGRBL, LightBurn

¿Dónde comprar TwoTrees TTS-55?

Dado que TwoTrees dispone de tienda en su propia web os aconsejamos pasar por ella para la compra de vuestra TTS-55 con lo que nos aseguraremos recibirla de forma segura y rápida… y dónde podemos encontrar descuentos y ofertas interesantes.

TwoTrees TTS-55black logoaliexpress logo
Kit expansión 420*400mmblack logoaliexpress logo
MKS TS35-R v2 (pantalla)aliexpress logo

Unboxing y ensamblado

Como ya hemos comentado la TTS-55 viene pre-ensamblada y requerirá de unos sencillos pasos para montarla y dejarla lista para su uso. En el kit podemos encontrar dos cajas, una con la unidad láser y otra con el resto de componentes con todo lo necesario para poder montar la máquina.

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2FTVRY33o1vkFfOpKdI0dc%2Fimage

A continuación os facilitamos un estupendo video de TwoTrees donde podemos ver todo el proceso, en unos 20m deberíamos tener nuestra TTS-55 operativa. Aunque también se incluye un completo manual en varios idiomas en papel y una copia digital en la microSD incluida.

Algo que nos ha gustado es el sistema modular muy similar al de nuestras impresoras 3D, esto nos permite que podamos mejorar y reemplazar muchas partes de la misma.

spaces%2F MTqLw6KI5FruaRNEMZD

Revisando una de las partes más importantes de una grabadora láser nos encontramos con un cabezal láser de 5.5W con un cómodo e ingenioso sistema de escudo UV usando imanes que además de proteger nuestra vista permite poder quitarlo fácilmente en caso de ser necesario, en este caso recordar que es imprescindible usar las gafas de seguridad que incluye el kit.

spaces%2F MTqLw6KI5FruaRNEMZD

Aunque ya hemos comentado que la TTS-55 cuenta con un láser de 5.5W el cual puede ser algo justo para algunos materiales la unidad montada es de calidad y que verdaderamente funciona y entrega esos 5.5W que promete.

El uso de lentes LD+FAC+C con foco fijo en tan solo 23mm con una longitud de onda de 445nm, además tiene una precisión de 0.08mm y dispone de una potencia de salida de unos 20W.

Os aconsejamos siempre el uso de las gafas de seguridad incluidas durante la manipulación o uso de la TTS-55

Otro aspecto destacable aparte de su diseño elegante es que TwoTrees nos facilita enormemente la gestión del cableado los cuales quedan bien protegidos y anclados para que no interfieran durante el uso de la TTS-55.

También nos ha gustado el disponer de un botón accesible para poder realizar una parada de emergencia en cualquier momento.

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2FXvptIl0bnSfspRSEY2fl%2Fimage

La TTS-55 monta una electrónica MKS LTS (con firmware MKS DLC32) que cuenta con una MCU de 32b con posibilidad de conectar mejoras como finales de carrera, salidas de aire, pantalla MKS TS35 o TS24 (require otro firmware!!!).

Con respecto a las opciones de conectividad nuestra TwoTrees TTS-55 es una de las mas completas en este aspecto para este rango de precios.

Disponemos de los típicos conectores USB y microSD y, algo que no estamos acostumbrados a tener en máquinas de este rango, WiFi mediante la cual podremos conectarnos de manera inalámbrica que junto con la app MKS Laser (Android/iOS) nos da unas interesantes opciones de uso.

spaces%2F MTqLw6KI5FruaRNEMZD

Como siempre nos gusta dar un toque 3Dwork.io a nuestras máquinas nos decidimos a dotar a la TTS-55 de una pantalla, la MKS TS35R la cual nos permite poder controlar la máquina directamente sin usar un dispositivo externo, algo no estrictamente necesario pero si que para este tipo de máquinas es cómodo y funcional.

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2Fklzr5JBnES8opya4CZFH%2Fimage

Además es compatible con los típicos programas de grabado dada su compatibilidad GRBL, podemos usar LaserGRBL o el estupendo LightBurn en el caso que busquemos muchas opciones dado que requiere licencia.

Grabado y cortado láser

Recordando de nuevo algunas de sus características técnicas la TTS-55 cuenta con un láser de 5.5W que aunque no es lo suficientemente potente para trabajar con según que materiales por otro lado compensa con una buena velocidad y precisión de grabado.

Gracias a su estructura y mecánica podemos llegar hasta 10000mm/min con unos buenos resultados teniendo en cuenta su superficie de grabado de 300 * 300 mm los cuales podemos expandir hasta 420 * 400 usando su kit de expansión que venden por separado.

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2Fs0q7aqhmfLNUYpHcMEQ6%2Fimage

Grabado

Si hay un aspecto donde resalta esta máquina es en su uso para el grabado. Podemos trabajar con una gran variedad de materiales como madera, cuero, plástico, etc… con unos excelentes resultados.

spaces%2F MTqLw6KI5FruaRNEMZD

Por otro lado y pese a que su láser con sus 5.5W puedan parecer pocos su láser se comporta decentemente para su uso en acrílico y acero inoxidable siendo aconsejable en estos casos el enmascarado de la superficie con un tintado en negro para mejorar el acabado.

Os enseñamos algunas de nuestras pruebas donde podéis ver las grandes opciones que podemos obtener en este aspecto de nuestra TTS-55:

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2FXJhQ0VrVBYwS7n3aPVO1%2Fimage

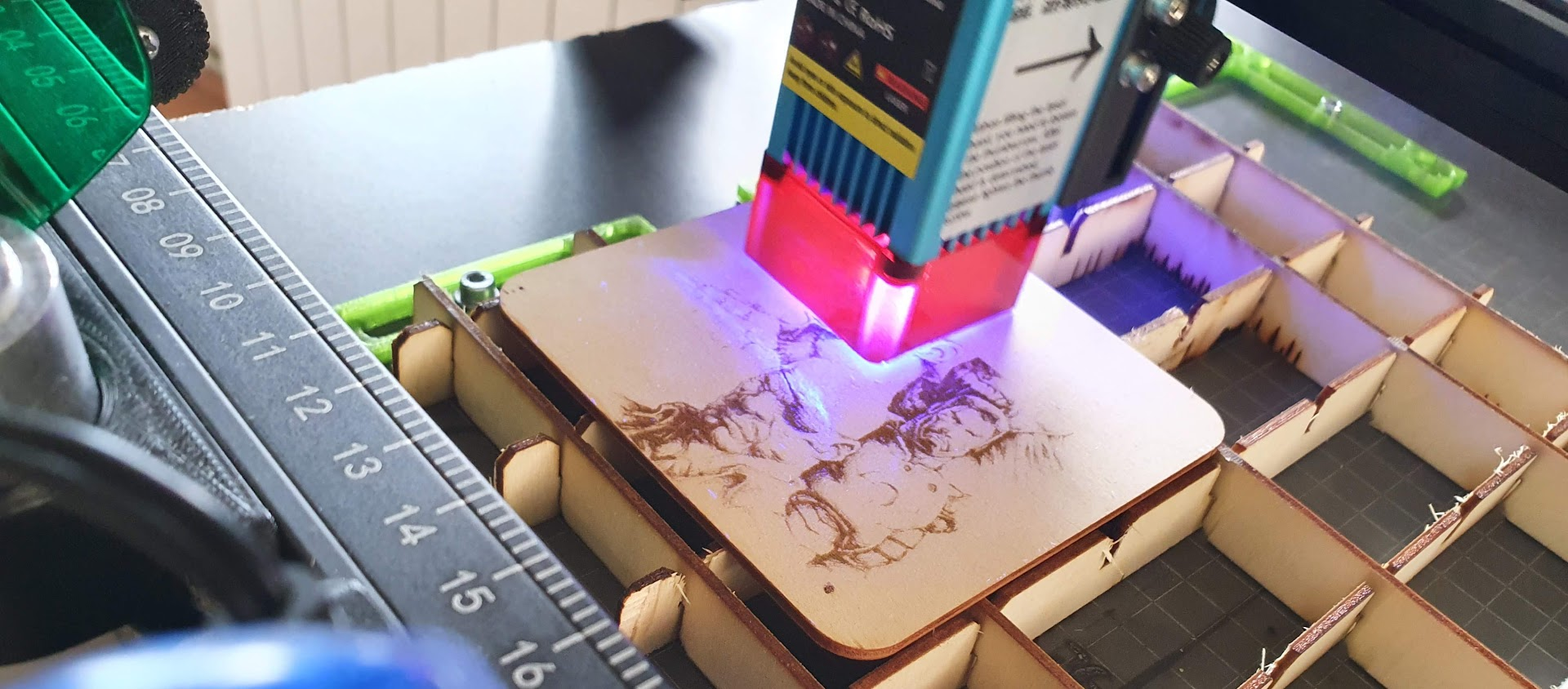

Grabado de imagen en madera.
image 2
Collar para mascota en aluminio pintado.

Corte

Como ya podéis suponer la parte de corte en esta TTS-55 no brilla tanto como la de grabado. De nuevo el láser de 5.5W puede quedarse justo para estas tareas.

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2FQzlIkblMk0m65JzMk3Mb%2Fimage

Aunque los compañeros de TwoTrees indican corte de madera 8mm de espesor en nuestras pruebas no encontramos forma de llegar a esos 8mm con unos resultados decentes, incluso con MDF también ha sido complicado realizar cortes con espesores menores.

En nuestras pruebas hemos podido cortar madera contrachapado 5mm, acrílico 3mm y algo menos de 1mm de grosor en cuero.

Aprovechando las ofertas de Amazon Prime nos hicimos con un Ring Doorbell y que mejor que usar nuestro TTS-55 para fabricarnos nuestro adaptador el cual realizamos en metacrilato negro de 5mm sin problemas!!!
Siguiendo con metacrilato, en este caso de color rojo y 3mm de espesor hicimos algunos carteles para algunos proyectos que teníamos pendiente.
También aprovechamos para hacer varios soportes para nuestras pinturas y otros proyectos en madera, comportándose nuestra TTS-55 de forma excelente!!!

spaces%2F MTqLw6KI5FruaRNEMZD
Adaptador Ring Doorbell en metacrilato negro 5mm
image 3
Corte en metacrilato rojo 3mm
image 4
Corte madera 3mm

Valoración final

Después de llevar unos días, tests, piezas grabadas/cortadas y aplicadas algunas mejoras en la máquina como un asistente de aire y la pantalla podemos decir que la calidad de grabado que hemos encontrado en esta máquina nos ha sorprendido probablemente por la calidad del láser que monta que pese a ser de 5.5W tiene una muy buena calidad que junto con el resto del conjunto hacen brillar los resultados obtenidos.

spaces%2F MTqLw6KI5FruaRNEMZD 887967055%2Fuploads%2FE7m69WABeQ9IPz7UlMIR%2Fimage

En el aspecto que, aunque no era uno de los objetivos del uso de esta TTS-55, no nos impresionó es en el de corte que es donde tiene limitaciones pero sinceramente por el precio del kit, la calidad de componentes/conjunto y disponer de control WiFi es una excelente elección si queremos una máquina con un coste contenido, simple y potente para uso en grabados.

Y de momento esto es todo, deseamos que el artículo TwoTrees TTS-55 (Review): Grabador láser versátil y de muy fácil manejo os haya resultado interesante.
